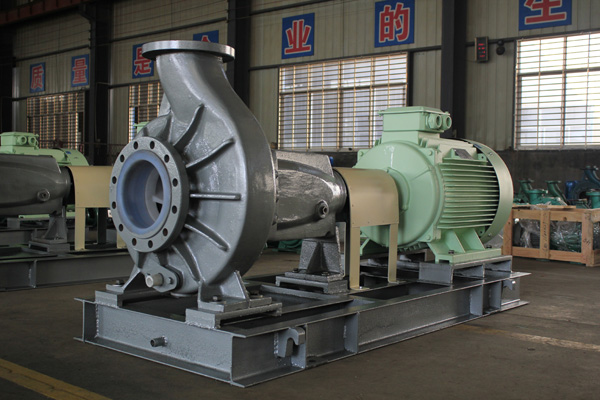

臥式離心泵的安裝順序

A:機組運到現場，附帶底座者已裝好電動機，找平底座時可不必卸下水泵和電機。

B:將底座放在地基上，在地腳螺釘附近墊楔形墊鐵，將底座墊高20~40毫米，準備找平后填充水泥漿之用。

C:用水平儀檢查底座的水平度，找平后扳緊地腳螺母用水泥漿填充底座，待水泥干涸后應再次檢查水平度。

D:當機組功率較大時，為了方便運輸可能會將臥式離心泵、電機及底座分開包裝，這時即需要用戶自行安裝，校正水泵機組，其方法如洗：

  1.將底座的支持平面、水泵腳、電機腳的平面上的污物洗清除凈，并把水泵和電機放到底座上；

  2.調整泵軸水平，找平后適當上緊螺母，以防走動；

    3.吊起電機，使泵聯軸器和電機聯軸器配合，放下電機到底做上相應位置；

  4.調整兩聯軸器間隙為5mm左右，并校正電機軸與泵軸的軸心線是否重合，臥式離心泵其方法是將平尺放在聯軸器上，兩聯軸器外圓與平尺相平，若不重合，應調整電機或泵的相對位置，或墊以薄片來調整；

  5.為了檢查安裝的精度，要在聯軸器圓周上幾個不同位置上用塞尺測量兩聯軸器平面的間隙，聯軸器平面一周上最大和最小間隙差數不得越過0.3毫米．兩端中心線上下或左右的差數不得越過0.1毫米。
